- 產品描述
- 產品推薦
- CAD下載
- 物理參數計算

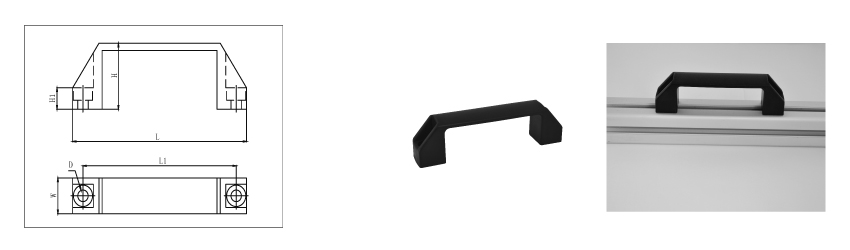

| 工業鋁型材門窗把手： | ||||||||
| 用途：將手柄安裝在工業鋁型材上，可便于開啟與提攜；連接用螺栓與螺母需另配。 | ||||||||
|
||||||||
|
L（mm)
|
L1(mm)
|
H(mm)
|
H1(mm)
|
W(mm)
|
D(mm)
|
顏色
|
材質
|
訂貨編號
|
|
109
|
90
|
37
|
12
|
20
|
Φ6.5
|
黑色
|
尼龍/鋁合金
|
CE-HD-20
|
|
140
|
120
|
40
|
15
|
25
|
Φ8.5
|
黑色
|
尼龍/鋁合金
|
CE-HD-25
|
|
200
|
180
|
50
|
18
|
28
|
Φ8.5
|
黑色
|
尼龍/鋁合金
|
CE-HD-28
|
|
||||||||
|
產品昵稱
|
L（mm)
|
H(mm)
|
訂貨編號
|
|||||
|
型材把手
|
根據需求定制
|
根據需求定制
|
CE-HD-1640
|
|||||
APAS工業鋁型材簡易選型表： |
|
| 說明： | |
|
I. 圖中共有六個參數值： 變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm) |
|
|
II.可通過參數中的任意三個，查出另一個參
舉例：選用APAS-8-4080W鋁型材， |
|
鋁型材簡易選型表_08_fVdkzq.jpg)
|
|
鋁型材簡易選型表_05.jpg)
鋁型材簡易選型表_07.jpg)
鋁型材簡易選型表_09.jpg)
APAS工業鋁型材受力變形量計算： |
||
| 在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。 | ||
|
m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度 E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量 |
題-1_06.jpg) 題-1_07.jpg)
|
|
| * 靜載荷狀態下的鋁型材變形量計算： | ||
題-1_10_2Ems8N.jpg "鋁型材受力變形計算公式1") 題-1_11_8mDxMa.jpg "鋁型材受力變形計算公式2") 題-1_12_2d5LOb.jpg "鋁型材受力變形計算公式3")
|
||
| * 無載荷狀態下的鋁型材變形量計算： | ||
題-1_16_Ul2z39.jpg "鋁型材受力變形計算公式14") 題-1_17_DyIAeq.jpg "鋁型材受力變形計算公式5") 題-1_18_p9XyBu.jpg "鋁型材受力變形計算公式6")
|
||
| * 鋁型材最大允許彎曲應力：σmax<200N/m3 | ||
題-1_22_S1PCX4.jpg "鋁型材受力變形計算公式7") 題-1_23_zv2ckh.jpg "鋁型材受力變形計算公式8") 題-1_24_MtLwWT.jpg "鋁型材受力變形計算公式9")
|
||
|
* 計算舉例： 選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐 |
||
題-1_26_ocUFpl.jpg "鋁型材受力變形計算公式10") 題-1_27_aSkOwH.jpg "鋁型材受力變形計算公式11")
|
||
